Чашечный пьезоэлектрический вибропривод

Чашечный пьезоэлектрический вибропривод деталей приводится в действие пьезоэлектрическими элементами, с использованием тонкой керамики, основными компонентами которой являются титанат свинца и цирконат свинца. Это новаторский вибропривод деталей, который вибрирует и перемещает материал при помощи прямого привода с использованием пьезоэлектрического эффекта (пьезоэффекта), приводимого в действие подачей напряжения.

Данный вибратор подходит для широкого спектра применения, а различные типы чаш могут быть установлены в любом положении с помощью центрального фиксатора или фиксатора по внешней окружности. Нестандартные чаши можно установить посредством обточки монтажных отверстий на верхней плите. Привод не имеет катушки или железного сердечника, очень прост как электрически, так и механически, и имеет длительный срок службы.

Приемущества

  1. Регулировка пружины не требуется. Нет необходимости регулировать резонансную пружину при сборке или изменять диапазон 50, 60 Гц, так как оптимальная работа легко обеспечивается путем установки частоты контроллера, которая не меняется с течением времени.
  2. Широкий диапазон скоростей передачи. Скорость подачи может варьироваться в широком диапазоне за счет регулирования напряжения.
  3. Стабильная подача. Стабильная вибрация обеспечивается вне зависимости от рабочей среды и колебаний электропитания.
  4. Нет магнитного воздействия на деталь. Небольшие предметы и магнитные детали не подвержены влиянию магнитного поля приводной секции, что упрощает оснастку.
  5. Идеально подходит для подачи мелких и плоских предметов. Благодаря прямому приводу пружины эффективная составляющая вибрации достигает больших значений, поэтому мелкие и плоские предметы можно перемещать без скачков.
  6. Значительный эффект энергосбережения. Высокая эффективность электромеханического преобразования энергии пьезоэлектрического элемента позволяет получить значительный эффект энергосбережения (на 70% и более по сравнению с обычными продуктами).
  7. Совместимость напряжения 100В и 200В. При помощи специального контроллера можно использовать с напряжением в 100В и 200В

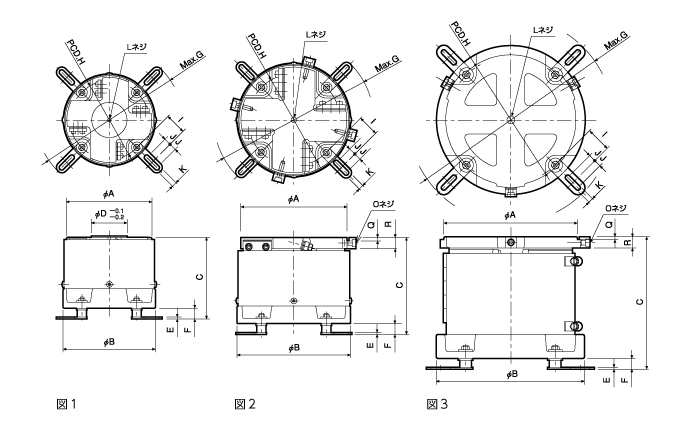

Габаритный чертёж вибратора с размерами

Габаритный чертёж вибратора с размерами

A B C D E F G H Я J K L O Q R Номер на рисунке
ПЭФ-90А 90 100 100 50 2.3 15 175 80 30 10 7 М6 ― ― ― 1
ПЭФ-120А 120 130 115 205 110
ПЭФ-150А 150 160 137 ― 225 130 М8 4-М5 4.5 16 2
ПЭФ-190А 190 210 187 290 180 35 М12 3-М5 3
ПЭФ-230А 230 260 205 330 220 3-М8 19
ПЭФ-300А 300 320 225 3.2 19 414 270 45 15
ПЭФ-390Б 390 440 252 26 534 380 50 М16 3-М10 6 24
ПЭФ-460Б 460 530 304 4.5 25 645 465 60 10 4-М10 25

Технические характеристики

Модель 90A 120A 150А 190А
Входное напряжение (переменного тока)（В） 0～250
Входной ток （Стандартная чаша）（мА） 8 15 37 65
Частота резонирования （Стандартная чаша）※1（Гц+/-10Гц） 255 240 233 210
Угол наклона пружины （Стандарт）（θ°） 15
Тип пьезоэлектрического элемента SR-1639B SR-2443B SR-3860B SR-5086A1
Количество используемых пьезоэлектрических элементов（шт） 2
Цвет покрытия Поверхность корпуса S3-309 по каталогу Японской ассоциации производителей красок (ЯАПК)
Основание корпуса S2-1034 по каталогу Японской ассоциации производителей красок (ЯАПК)
Масса вибратора（кг） 1.7 3.3 5.3 12.3
Максимально допустимая чаша Диаметр чаши（Ø） 120 150 250 310
Масса чаши（кг） 0.3 0.6 2 3
Предельно допустимая рабочая масса（кг） 0.2 0.4 0.8 1.5
Рабочая температура（℃） 0～40
Влажность при эксплуатации（без конденсата）（％/относительная влажность） 10～90
Применяемый контроллер Монофункциональный P212 P312
Многофункциональный （с обратной связью） P212-F  P312-F

Модель 230A 300A 390B 460B
Входное напряжение (переменного тока)（В） 0～250
Входной ток （Стандартная чаша）（мА） 90 165
Частота резонирования （Стандартная чаша）※1（Гц+/-10Гц） 165 152 120 100
Угол наклона пружины （Стандарт）（θ°） 15
Тип пьезоэлектрического элемента SR-5086A1 SR-65100A1 SR-68105C SR-80116A
Количество используемых пьезоэлектрических элементов（шт） 3
Цвет покрытия Поверхность корпуса S3-309 по каталогу Японской ассоциации производителей красок (ЯАПК)
Основание корпуса S2-1034 по каталогу Японской ассоциации производителей красок (ЯАПК)
Масса вибратора（кг） 17.8 32.6 54 105
Максимально допустимая чаша Диаметр чаши（Ø） 370 500 620 760
Масса чаши（кг） 5 8 14 25
Предельно допустимая рабочая масса（кг） 2.5 3 5
Рабочая температура（℃） 0～40
Влажность при эксплуатации（без конденсата）（％/относительная влажность） 10～90
Применяемый контроллер Монофункциональный P312
Многофункциональный （с обратной связью） P312-F

  1. ※Варьируется в зависимости от характеристик устанавливаемой чаши.
  2. ※Рабочая масса отличается от объёма. Объём указан в таблице размеров стандартной чаши.
  3. ※Используйте контроллер с обратной связью, если скорость перемещения сильно колеблется из-за колебаний массы изделия.

Циллиндрическая чаша

Габаритный-чертёж-чашечного-вибропривода-с-размерами

Модель PEF-150A PEF-190A PEF-230A PEF-300A PEF-390B PEF-460B
Ød 150 190 230 300 390 460
R※1 125 155 185 250 310 380
h+10/-15※2 185 235 260 280 325 395
H※3 205（225） 280（305） 310（340） 350（390） 405（455） 493（558）
A±10※4 90 115 140 175
A±15※4 235 280
B※5 50（30） 70（50） 120（100） 150（120）

Эта таблица размеров показывает случай внешней оснастки.

  1. ※Указывает ограничения по размеру.
  2. ※Для стандартного количества оборотов гусеницы (2 оборота). В случае специального (3 оборота) это будет плюс 10 к 20.
  3. ※Размеры в ( ) относятся к определенному количеству оборота гусеницы (3 оборота).
  4. ※Рассматривайте эти размеры как приблизительные.
  5. ※Размеры в ( ) относятся к изделиям толщиной 1 мм или меньше.

Ступенчатая чаша

Ступенчатая чаша

Модель PEF-230A PEF-300A PEF-390B PEF-460B
d 280 400 480 550
（h）※1 270 315 355 445
H※2 300 355 405 513
A±10※3 120 170
A±15※3 210 255
B※4 50（30） 70（30） 120（100） 150（120）

Эта таблица размеров предназначена для простой внутренней оснастки стандартной ступенчатой ​​чаши.

  1. ※Показана простая оснастка стандартной ступенчатой ​​чаши. Сложная оснастка будет меньше, чем размеры на этом чертеже.
  2. ※Для стандартного количества оборотов гусеницы (2 оборота).
  3. ※Показана простая оснастка стандартной ступенчатой ​​чаши. Сложная оснастка будет меньше, чем размеры на этом чертеже
  4. ※Размеры в ( ) относятся к изделиям толщиной 1 мм или меньше.
