Поворотные соленоиды Takano используют цилиндрический постоянный магнит в качестве ротора и производят истинное вращательное движение за счет сил отталкивания и притяжения, возникающих между постоянным магнитом и магнитными полюсами ярма. Даже после отключения питания соленоиды остаются на месте благодаря удерживающей силе постоянного магнита. В отличие от обычных поворотных соленоидных клапанов, предназначенных для механического преобразования возвратно-поступательного линейного движения вала во вращательное движение, наши поворотные соленоиды производят вращательное движение без осевого перемещения вала и, следовательно, имеют более длительный срок службы.
- Бистабильность
Бистабильный тип переключает вращение по часовой стрелке и против часовой стрелки каждый раз, когда текущее направление изменяется между + (положительное) и – (отрицательное). Даже после отключения питания клапан остается в своем положении благодаря удерживающей силе постоянного магнита. В отличие от поворотных соленоидов, которые используют пружину для движения в одном направлении, бистабильные соленоидные клапаны вращаются в обоих направлениях за счет магнитной силы и импульса тока.
- Высокая мощность и быстрый отклик
Высокая мощность и быстрый отклик, благодаря тому что данный клапан совершает возвратно-поступательное движение за счет изменения направления тока, + (положительное) и - (отрицательное), вместо использования пружины.
- Гибкость в угле хода до 90°
Угол хода может быть установлен до 90° в зависимости от требований вашей установки. (Требуются внешние упоры. Подробности см. в разделе Установка внешних упоров.)
- Чрезвычайно тихий
Осевое перемещение вала в направлении тяги отсутствует, а концевые упоры установлены снаружи. Это приводит к минимизации ударного шума при работе. Для типов с внутренними концевыми упорами принимаются меры по защите от ударов и вибрации путем тщательного выбора буфера, используемого для упоров.
- Долгий срок службы
Долгий срок службы из-за отсутствия скользящих частей, кроме подшипника.
- Наличие типа с возратной пружиной
Также доступны самовозвращающиеся типы с пружинным возвратом, обеспечивающие высокую отказоустойчивость.
Внешние упоры
За исключением некоторых моделей, чтобы обеспечить гибкость хода, бистабильные поворотные соленоиды Takano не имеют встроенных упоров. Следовательно, внешние упоры должны быть дополнительно установлены для механического определения угла хода. Используйте резину или аналогичный буферный материал для упоров. Избегайте использования металлических упоров, которые вызывают сильный удар металла о металл, что может привести к выходу из строя соленоида.
Структура, список серий и принципы работы

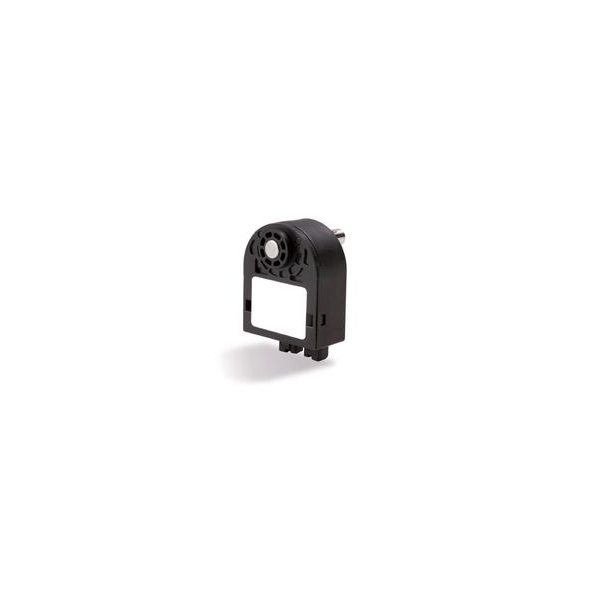

| Модель | Сопротивление постоянному току | Измерение (единица измерения: мм) | Пиковый крутящий момент (единица измерения: Н·м) | ||
| 5V | 12V | 24V | |||
| RSF22/08-O035 | 35Ω | φ22 × 8 | 0.0017 | - | - |
| RSR28/17-CAB0 | 8Ω | φ28 × 17 | 0.013 | 0.024 | - |
| RSR7/10-T010 | 9.5Ω | φ7 × 10 | 0.00045 | - | - |
| RSR10/15-S | 13Ω | φ10.5 × 20 | 0.0006 | 0.0013 | - |
| RSU14/10-SAP1-T115 | 115Ω | 29 × 25 × 23 | 0.02 | 0.024 | 0.029 |
| RSU14/10-WAP1-T115 | 115Ω | 29 × 25 × 23 | 0.02 | 0.022 | 0.027 |
| RSU14/10-CAP1-G014V | 13.5Ω | 29 × 25 × 23 | 0.024 | 0.042 | 0.064 |
| RSR14/10-CAB0 | 15.6Ω | φ26 × 31 | 0.022 | 0.036 | 0.049 |
| RSR14/10-PAP0-G015 | 15.6Ω | φ26 × 31 | 0.012 | 0.023 | 0.033 |
| RSR14/20-CT2 | 20Ω | φ26 × 61 | 0.04 | 0.061 | 0.096 |
| RSR14/20-CBB0-N032A | 32Ω | φ26 × 44 | 0.032 | 0.043 | 0.082 |
| RSR20/10-CAB0 | 15Ω | φ50 × 35 | 0.04 | 0.07 | 0.12 |
| RSR20/20-CAB0 | 6.2Ω | φ50 × 45 | 0.07 | 0.18 | 0.23 |
| RSR20/40-CAB0-N036 | 36Ω | φ50 × 65 | - | 0.17 | 0.25 |
| RSR80/80-CAB0 | 6Ω | φ80 × 90 | - | 1.2 | 1.9 |
| RSE32/47-C020 | 20Ω | 46.5 × 32 × 16 | - | - | 0.02 |
| RSE32/47-C038 | 38Ω | 46.5 × 32 × 16 | - | - | 0.02 |
| RSF26/20-CS38-G020 | 20Ω | φ26×20 | - | - | 0.002 |
| RSR28/17-SR | 27.5Ω | φ28 × 20 | - | 0.0052 | - |
| RSR28/17-SR | 110Ω | φ28 × 20 | - | - | 0.0052 |
| RSR28/17-SL | 27.5Ω | φ28 × 20 | - | 0.0052 | - |
| RSR28/17-SL | 110Ω | φ28 × 20 | - | - | 0.0052 |
| TSD-R20-2B | - | 80 × 100 × 33 | - | - | - |
Идеально подходит для операций, совершающих возвратно-поступательные движения в пределах угла 90° или менее.
- Поворотный соленоид представляет собой поворотный привод, разработанный специально для возвратно-поступательного движения.

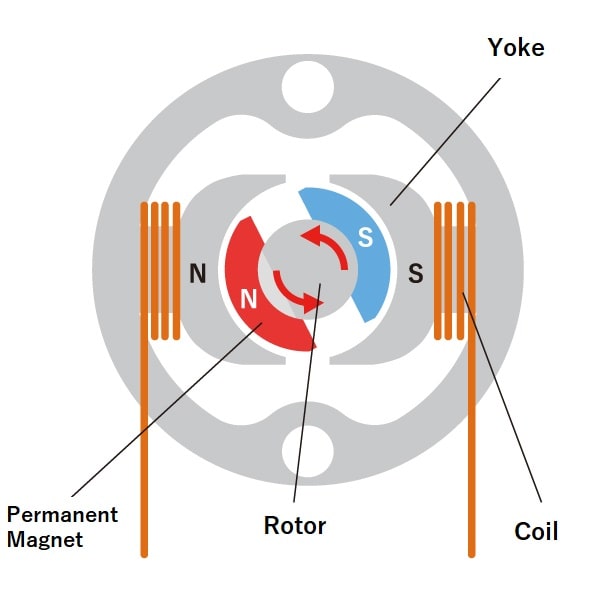

- Наш поворотный соленоид состоит из двух ярм на неподвижной стороне, катушки и подвижной роторной части с постоянным магнитом. При переключении направления электрического тока катушки, меняются местами N/S (северный и южный полюс) на стороне катушки. Постоянный магнит ротора отталкивает полюса N/S (северный и южный полюс) со стороны катушки, вызывая возвратно-поступательное движение.
- Хотя он не может вращаться, как в случае с обычным двигателем, он имеет более высокий крутящий момент, более высокую реакцию и превосходит любой двигатель того же размера в возвратно-поступательном движении в пределах определенного угла.
Удерживающий крутящий момент может удерживать положение при отсутствии электризации. Энергосберегающий, потому что он может быть разработан для снижения скорости включения.
- Постоянный магнит создает магнитное поле от полюса N (север) к полюсу S (юг) в обесточенном состоянии. Таким образом, даже во время обесточивания сила удержания сохраняется за счет адсорбционной силы постоянного магнита, чтобы удерживать заданное положение.
- Возможность работы только с пусковым током из-за отсутствия необходимости в токе удержания. Снижение повышения температуры и энергопотребления.
- Пожалуйста, выберите модель в соответствии с весом вашего груза.
За исключением некоторых моделей, бистабильные вращающиеся соленоиды Takano не имеют встроенных упоров.
Следовательно, внешние упоры должны устанавливаться отдельно для механического определения угла хода.
В этом случае используйте резину или аналогичный буферный материал для упора. Избегайте использования металлических упоров, которые вызывают сильный удар металла о металл, что может привести к выходу из строя соленоида.
【Как установить внешние упоры】
1. Если используются бистабильные поворотные соленоиды Takano (без стопоров), физическое соотношение между магнитом и D-образным вырезом вала показано на рис. (A) и (B). Состояние магнитно-сбалансированное и стабильное.
2. Перед использованием поверните D-образный вал из заданного положения при поставке, а затем установите внешние упоры. Стандартно центральная точка вращения и центр между упорами находятся под углом 0°, как показано на чертежах каждого изделия.
Практический диапазон поворота составляет до ± 45° от центральной точки (общий угол перемещения до 90°). Установите внешние упоры в пределах этого диапазона.
Чтобы вращать бистабильный поворотный соленоид с одного конца на другой и обратно, необходимо переключить полярность питания (+/-).
На рис. 2 для справки показана типовая схема привода.
Мы также предоставляем плату привода в качестве опции для управления нашими соленоидами.
Плата привода для бистабильных поворотных соленоидов
Использование транзистора
Схема привода бистабильного поворотного соленоида, пример
A и B не должны вводиться одновременно
Мы можем предложить стандартные печатные платы приводов для справки (TSD-R20-2B)
