Модели FC200, SCS13

Особенности

  • Удобство и простота в использовании
  • Плавное открывание и закрывание без закупоривания порошка
  • Прочная конструкция
  • Широкий ассортимент продукции размером от 50 до 600А
  • Разработка и изготовление специальной модели по запросу

Сфера применения

  • Крепится к нижней части бункера для обслуживания последующего оборудования
  • Для измерения с помощью инструмента
  • Для контроля сыпучих материалов только под их давлением или при низкой герметичности

 Слева на картинке: ручная задвижка вафельного типа, автоматическая задвижка вафельного типа.

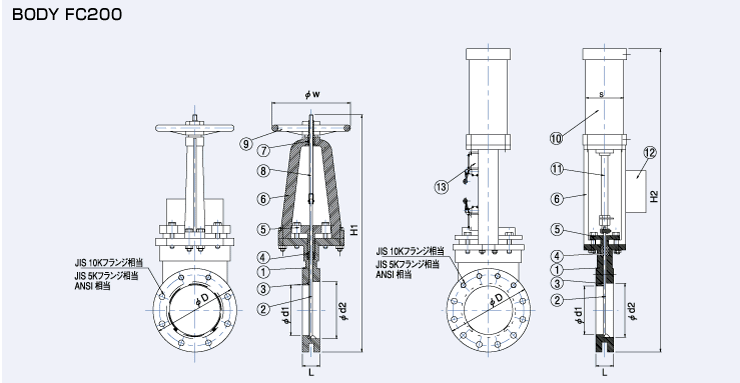

Модель FC200

Список запчастей

No. Наименование Материал
1 Корпус FC200 (отливка из серого чугуна)
2 Режущая пластина SUS304 (нержавеющая сталь)
3 Сальник Тефлон
4 Уплотнитель Тефлон
5 Фиксатор сальника FC200
6 Опора FC200
7 Втулка FCD (чугун)
8 Винт SS400 (прокатная сталь)
9 Штурвал FC200
10 Цилиндр FC/AL (отливка из серого чугуна/алюминий)
11 Шток SS400
12 Электромагнитный клапан -
13 Концевой выключатель -

Таблица размеров

Подбор модели


GV: Ручная, GVA: Автоматическая / Размер / N: модель FC200, S: модель SCS13

Модель SCS13

Список запчастей

No. Наименование Материал
1 Корпус SCS13 (коррозионностойкая литая сталь)
2 Режущая пластина SUS304 (нержавеющая сталь)
3 Сальник Тефлон
4 Уплотнитель Тефлон
5 Фиксатор сальника SCS13
6 Опора FC200
7 Втулка FCD (чугун)
8 Винт SS400 (прокатная сталь)
9 Штурвал FC200
10 Цилиндр FC/AL (отливка из серого чугуна/алюминий)
11 Шток SS400
12 Электромагнитный клапан -
13 Концевой выключатель -

Таблица размеров

Подбор модели


GV: Ручная, GVA: Автоматическая / Размер / N: модель FC200, S: модель SCS13
