Ультразвуковой индикатор уровня LIU-330

Описание прибора

  • Измеряет широкий спектр веществ, таких как мелкие частицы (цемент, уловленная пыль и т.д.), химические вещества, руды, сточные воды, а также снег.
  • Менее загрязненный датчик в связи отсутствием контакта с измеряемыми веществами, а также индикатор не подвержен химическим изменениям из-за паров, газа или химикатов благодаря его коррозионно-стойкой структуре.
  • Водонепроницаемый преобразователь со степенью защиты IP-66.
  • Оснащен шумоподавителем и обладает высокой устойчивостью к шуму, колебаниям и тиристорному шуму, что позволяет безостановочно выводить результат.
  • Установлена функция самодиагностики с использованием верхних и нижних контактов, и множества датчиков.
  • Аналоговый вывод постоянного тока от 4 до 20 мА. Выходная цепь изолирована. Что касается дисплея, любая желаемая единица измерения, такая как %, м и мм, может быть установлена в качестве единицы измерения. Также, в одно и то же время, может быть активирован аналоговый дисплей. Все это можно проверить непосредственно на производственной площадке.
  • Проверка цикла упрощается благодаря использованию тестового режима.
  • Простая настройка режима нулевой длины (Zero Span).
  • При установленном процессоре и памяти любая настройка, в соответствии с условиями производства, может быть выполнена простым нажатием кнопки.
  • Преобразователь можно установить на стене или на стойке с помощью трубы 50а. Он может быть адаптирован к любому рабочему месту с помощью простого монтажа и требует самого простого обслуживания.
  • Более безопасная взрывозащищенная модель была улучшена для измерения химических веществ, горючих материалов и т.д.

Модели (Индикатор уровня непрерывного действия)

  • Ультразвуковой индикатор уровня LIU-330
  • Ультразвуковой индикатор уровня LIU-320

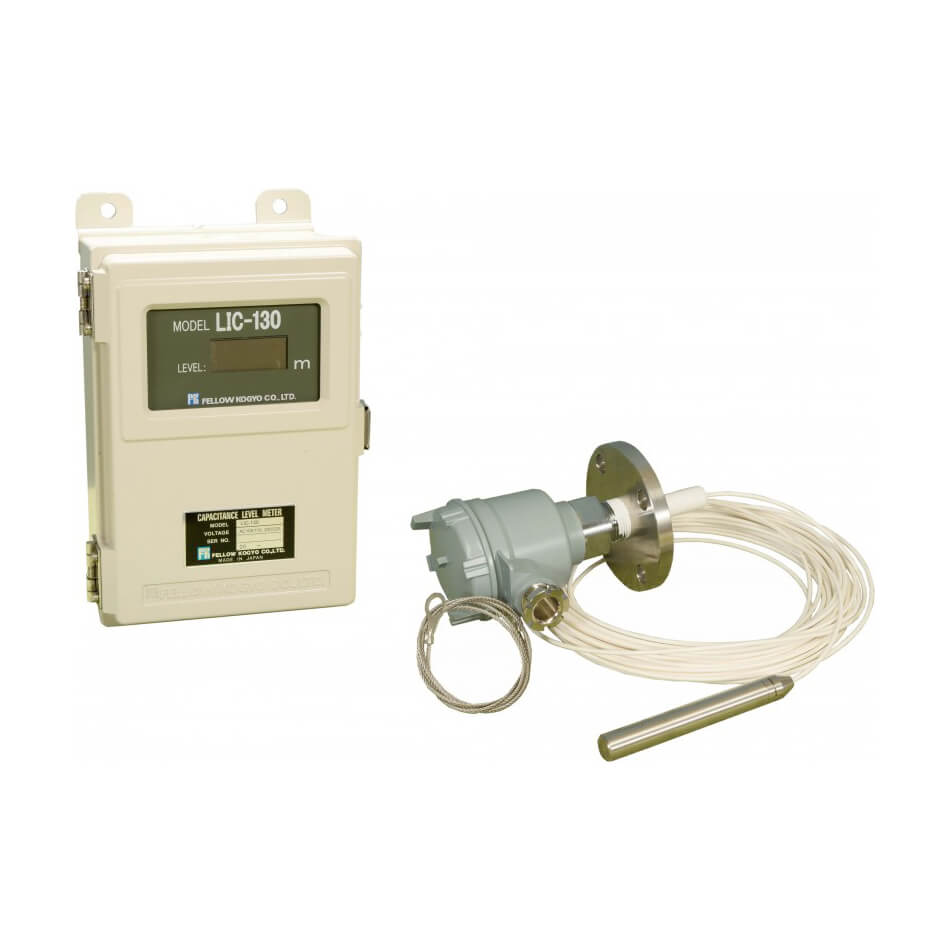

  • Емкостной индикатор уровня электростатического типаLIC-130 (Громостокость-отдельно)
  • Емкостной индикатор уровня электростатического типа LIC-120 (Громостокость-отдельно)
  • Емкостной индикатор уровня электростатического типа LIC-152 (2-линейный тип)
  • Емкостной индикатор уровня электростатического типа LIC-155E (модель с повышенной защитой)
  • Индикатор уровня (тип забрасывания) LIP-220/230

Стандартные характеристики: Трансмиттер LIU-330

Модели 330-V, 330-2, 330-3 and 330-4
Подходящая подача питания 100-240В пер. тока ±10%, 50/60 Гц, 24В пост. тока (доп-но)
Потребление энергии макс. 26VA
Выходной сигнал 4-20мА пост. тока (диапазон 2.0мA-22мA), со встроенным разъединителем
Точность ±0.25% (допустимый предел) или ±5мм, в зависимости от того, что больше
Разрешение на выходе 0.1% (допустимый предел)
Разрешение дисплея 0.1мм/330-В, 1мм/330-2, 10мм/330-3 и 10мм/330-4
Максимальное количество измерений 10 измерений в секунду
Контакт цепи сигнализации Верхний предел: 1c (НР, НЗ, ОВ); емкость: макс. 250В пер. тока, 2A
Нижний предел: 1c (НР, НЗ, ОВ); емкость: макс. 250В пер. тока, 2A
Сигнал неиспрвности Контакт: 1a(НР, ОВ); Емкость: макс. 250В пер. тока, 2A
Температура окружающей среды от -20 до 60℃ (без конденсации)
Влажность окружающей среды от 10 до 95%
Вывод заземления Класс D (сопротивление заземления 100Ω и менее)
Кабель датчика Выделенный коаксиальный кабель без термодатчика: RG-63U
Выделенный коаксиальный кабель с термодатчиком: RG-62BU-2
Корпус IP(Степень защиты): IP66 (при оснащении кабелем заземления)
Материал: ADC-12; цвет: 5Y7/1
Габариты и вес 182д x 283в x 120ш(мм); прим. 2.7кг
Дисплей 24-символьный двухстрочный тип символов; %, м, полосовая индикация при наличии функции управления или линеаризатора: тонна / ч или м3 и т.д.

Стандартные характеристики датчика (основные примеры)

Тип датчика US-22T, US-22F US-30T, US-30F US-40T, US-40F
Максимальная длина измерения 10м (варьируется в зависимости от конкретных условий) 40м (варьируется в зависимости от конкретных условий) 50м (варьируется в зависимости от конкретных условий)
Зона нечувствительности 30см (варьируется в зависимости от конкретных условий) 60см (варьируется в зависимости от конкретных условий) 100см (варьируется в зависимости от конкретных условий)
Стандартная установка US-22T: подвешивание на трубу 50A US-30T: подвешивание на трубу 50A US-40T: подвешивание на трубу 50A
US-22F: фланец JIS 5K 65A или эквивалент US-30F: фланец JIS 5K 150A или эквивалент US-40F: фланец JIS 5K 200A или эквивалент
Температура окружающей среды от -20 до +80℃ (нержавеющая сталь); от -20 до +65℃ (ПВХ)
Влажность окружающей среды 10-95%
Корпус IP(Степень защиты): IP67
